DOCUMENTATIE TEHNICA

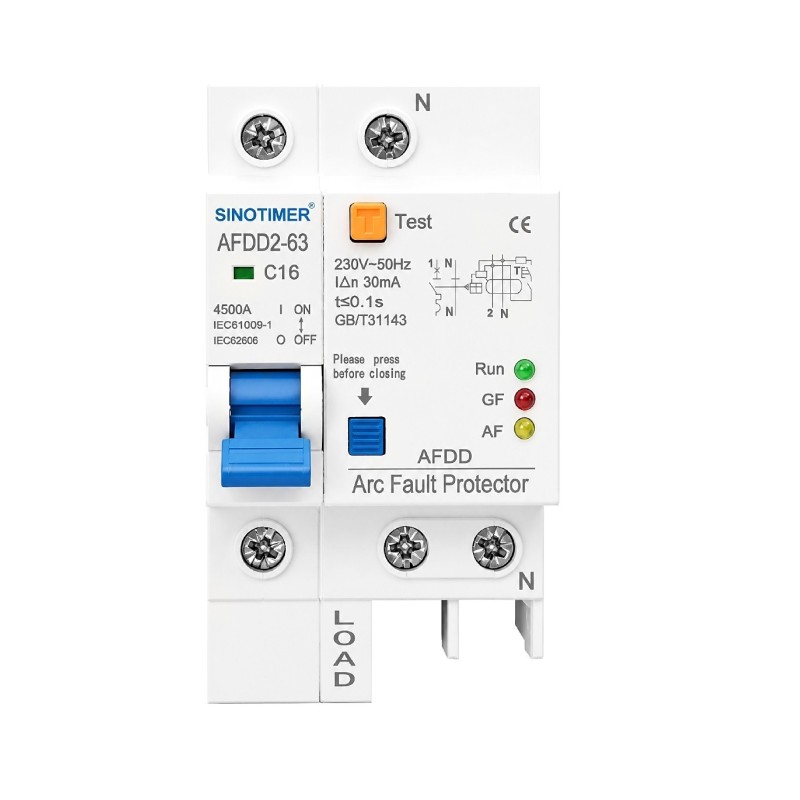

AFDD Sinotimer AFDD2-63 C16

Dispozitiv Inteligent de Detectare Arc Electric cu Protectie Diferentiala si Magnetotermica Integrata

1. Informatii generale

AFDD Sinotimer AFDD2-63 este un dispozitiv avansat de protectie electrica destinat instalatiilor monofazate de 230V. Acesta combina functiile unui detector de arc electric (AFDD), ale unei protectii diferentiale si ale unui intreruptor automat magnetotermic, oferind protectie completa impotriva incendiilor cauzate de defecte electrice.

Dispozitivul monitorizeaza permanent circuitul si intrerupe automat alimentarea atunci cand detecteaza:

• Arc electric periculos

• Curenti reziduali (scurgeri la pamant)

• Scurtcircuit

• Suprasarcina

AFDD2-63 este echipat cu indicatori luminosi pentru monitorizarea starii de functionare si cu buton de test pentru verificarea periodica a sistemului de protectie.

2. Caracteristici principale

• Detectare si protectie la arc electric (AFDD)

• Protectie diferentiala 30mA

• Protectie la suprasarcina

• Protectie la scurtcircuit

• Indicator LED functionare (RUN)

• Indicator LED defect arc electric (AF)

• Indicator LED defect la pamant (GF)

• Buton TEST pentru verificarea functionarii

• Buton RESET pentru repunere in functiune

• Montaj pe sina DIN 35 mm

• Carcasa ignifuga rezistenta la temperaturi ridicate

• Fereastra de vizualizare a starii contactelor

3. Specificatii tehnice

4. Dimensiuni

5. Indicatori si elemente de control

Buton TEST

Permite simularea unui defect pentru verificarea functionarii protectiei diferentiale si AFDD.

Buton RESET

Permite rearmarea dispozitivului dupa declansare.

Indicator RUN (verde)

Semnalizeaza functionarea normala a dispozitivului.

Indicator GF (rosu)

Semnalizeaza declansarea din cauza unui curent de defect la pamant.

Indicator AF (galben)

Semnalizeaza detectarea unui arc electric periculos.

Fereastra de vizualizare

• Verde = functionare normala

• Rosu = contact deschis sau defect detectat

6. Schema de conectare

Intrare alimentare:

• Faza (L)

• Nul (N)

Iesire catre consumator:

• Faza (LOAD)

• Nul (N)

Conectarea trebuie realizata conform marcajelor inscriptionate pe carcasa produsului.

7. Recomandari privind alegerea curentului nominal

8. Aplicatii recomandate

• Locuinte si apartamente

• Tablouri electrice rezidentiale

• Birouri si cladiri comerciale

• Hoteluri si pensiuni

• Circuite prize si iluminat

• Protectia aparatelor electrocasnice

• Instalatii cu risc ridicat de incendiu

• Protectia circuitelor pentru aer conditionat si consumatori importanti

9. Avantaje

• Detecteaza arcurile electrice inainte de producerea incendiilor

• Protectie completa intr-un singur dispozitiv

• Economiseste spatiu in tabloul electric

• Indicatori vizuali pentru diagnostic rapid

• Durata de viata ridicata

• Conform cu standardele internationale de siguranta

• Instalare rapida pe sina DIN

10. Continut pachet

• 1 x AFDD Sinotimer AFDD2-63 C16

• 1 x Manual de utilizare

11. Atentionari

• Instalarea trebuie efectuata exclusiv de personal autorizat.

• Se recomanda testarea lunara utilizand butonul TEST.

• Respectati sectiunea minima a conductorilor recomandata pentru curentul nominal ales.

• Nu utilizati produsul in afara parametrilor tehnici specificati.

Cod produs: AFDD2-63 C16
Marca: Sinotimer
Garantie: 24 luni persoane fizice / 12 luni persoane juridice conform legislatiei in vigoare.
