DOCUMENTATIE TEHNICA

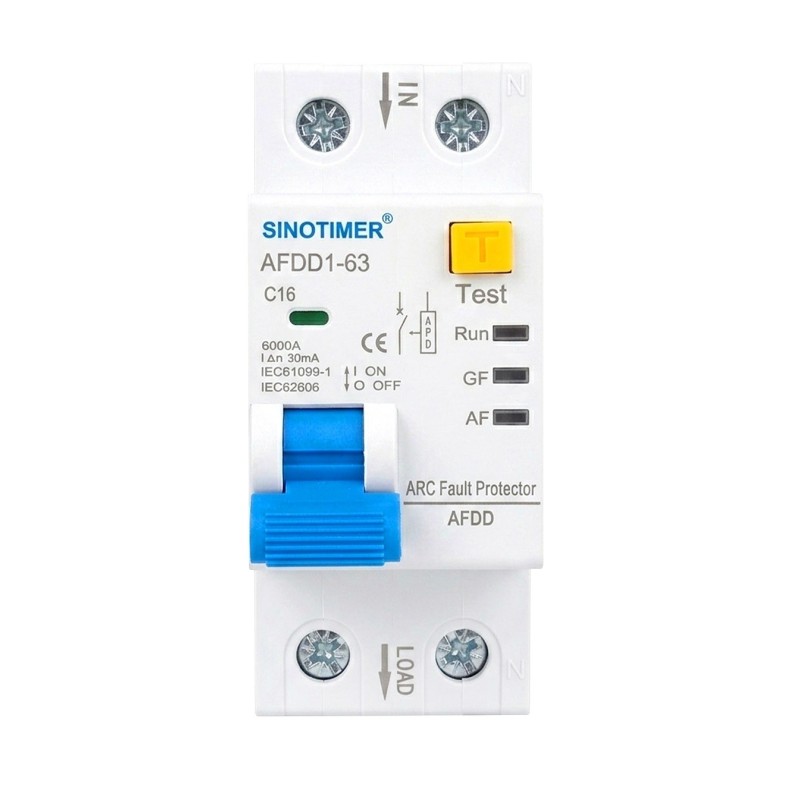

AFDD Sinotimer AFDD1-63 C16

Dispozitiv de Protectie la Arc Electric, Scurtcircuit, Suprasarcina si Curenti Reziduali

1. Informatii generale

AFDD Sinotimer AFDD1-63 este un dispozitiv multifunctional de protectie destinat instalatiilor electrice monofazate. Acesta integreaza functiile unui intreruptor automat magnetotermic, ale unei protectii diferentiale si ale unui detector de arc electric (AFDD - Arc Fault Detection Device), oferind un nivel ridicat de siguranta impotriva incendiilor si defectelor electrice.

Dispozitivul monitorizeaza permanent circuitul si intrerupe automat alimentarea atunci cand detecteaza:

• Arc electric periculos

• Scurtcircuit

• Suprasarcina

• Curenti de defect la pamant

2. Caracteristici principale

• Protectie la arc electric (AFDD)

• Protectie la suprasarcina

• Protectie la scurtcircuit

• Protectie diferentiala 30mA

• Timp rapid de declansare

• Indicatori LED pentru monitorizarea starii

• Buton de test integrat

• Montaj pe sina DIN 35 mm

• Carcasa ignifuga cu rezistenta ridicata la temperaturi

• Potrivit pentru aplicatii rezidentiale si comerciale

3. Specificatii tehnice

4. Dimensiuni

5. Indicatori si functii

Buton TEST

Permite verificarea periodica a functionarii protectiei diferentiale si a sistemului AFDD.

Indicator RUN

Afiseaza functionarea normala a dispozitivului.

Indicator GF

Semnalizeaza declansarea din cauza unui curent de defect la pamant.

Indicator AF

Semnalizeaza detectarea unui arc electric periculos.

6. Schema de conectare

Intrare alimentare (IN):

• Stanga sus: Faza (L)

• Dreapta sus: Nul (N)

Iesire consumator (LOAD):

• Stanga jos: Faza (L)

• Dreapta jos: Nul (N)

Se recomanda respectarea marcajelor inscriptionate pe carcasa pentru o functionare corecta a sistemului de detectie a arcului electric.

7. Aplicatii recomandate

• Instalatii electrice rezidentiale

• Case si apartamente

• Tablouri electrice moderne

• Birouri si cladiri comerciale

• Hoteluri si pensiuni

• Circuite prize si iluminat

• Protectia echipamentelor electronice

• Zone cu risc ridicat de incendiu

8. Avantaje

• Detecteaza arcurile electrice invizibile care pot provoca incendii

• Combina patru functii de protectie intr-un singur modul

• Reduce spatiul ocupat in tabloul electric

• Instalare simpla pe sina DIN

• Fiabilitate ridicata si conformitate cu standardele internationale

• Protectie completa pentru persoane si echipamente

9. Continut pachet

• 1 x AFDD Sinotimer AFDD1-63 C16

• 1 x Manual de utilizare

10. Atentionari

• Instalarea trebuie efectuata de personal calificat.

• Testati periodic dispozitivul utilizand butonul TEST.

• Nu utilizati produsul in afara parametrilor specificati.

• Respectati standardele nationale privind instalatiile electrice.

Cod produs: AFDD1-63 C16
Marca: Sinotimer
Garantie: 24 luni persoane fizice / 12 luni persoane juridice conform legislatiei in vigoare.
